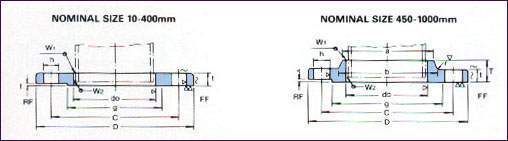

5K KS B 1503 / JIS B2220
Unit mm
Nominal Dia. of Flange |
Outside Dia. of Flange D |
Sectional Dimensions of flange |
Norminal Bolt Size |
Welding |
Weight (kg) |
Dia. of Bolt Circle C |
Dia.of Raised Face g |
Inside Dia.of Flange do |
Outside Dia.of Applicable Pipe |
f |
T |
Dia.of Hub |
Radius r |
Raised Face |
Hole Dia. h |
Number of Bolt Holes |
W1 |
W2 |
a |
b |
(10) 15 (20) |
75 80 85 |
55 60 65 |
39 44 49 |
17.8 22.2 27.7 |
17.3 21.7 27.2 |
9 9 10 |
-- -- -- |
-- -- -- |
-- -- -- |
-- -- -- |
1 1 1 |
12 12 12 |
4 4 4 |
M10 M10 M10 |
5.0 5.0 5.0 |
2.5 3.0 3.0 |
0.27 0.30 0.37 |
25 (32) 40 |
95 115 120 |
75 90 95 |
59 70 75 |
34.5 43.2 49.1 |
34.0 42.7 48.6 |
10 12 12 |
-- -- -- |
-- -- -- |
-- -- -- |
-- -- -- |
1 2 2 |
12 15 15 |
4 4 4 |
M10 M12 M12 |
5.0 6.0 6.0 |
3.0 3.0 3.0 |
0.45 0.78 0.83 |
50 65 80 |
130 155 180 |
105 130 145 |
85 110 121 |
61.1 77.1 90.0 |
60.5 76.3 89.1 |
14 14 14 |
-- -- -- |
-- -- -- |
-- -- -- |
-- -- -- |
2 2 2 |
15 15 19 |
4 4 4 |
M12 M12 M16 |
6.0 6.0 6.0 |
3.0 4.0 4.0 |
1.07 1.49 1.99 |
(90) 100 125 |
190 200 235 |
155 165 200 |
131 141 176 |
102.6 115.4 141.2 |
101.6 114.3 139.8 |
14 16 16 |
-- -- -- |
-- -- -- |
-- -- -- |
-- -- -- |
2 2 2 |
19 19 19 |
4 8 8 |
M16 M16 M16 |
6.0 7.0 7.0 |
4.0 4.0 4.0 |
2.09 2.39 3.23 |
150 (175) 200 |
265 300 320 |
230 260 280 |
206 232 252 |
166.6 192.1 218.0 |
165.2 190.7 216.3 |
18 18 20 |
-- -- -- |
-- -- -- |
-- -- -- |
-- -- -- |
2 2 2 |
19 23 23 |
8 8 8 |
M16 M20 M20 |
7.0 7.5 8.5 |
5.0 5.0 6.0 |
4.41 5.51 6.33 |
(225) 250 300 |
345 385 430 |
305 345 390 |
277 317 360 |
243.7 269.5 321.0 |
241.8 267.4 318.5 |
20 22 22 |
-- -- -- |
-- -- -- |
-- -- -- |
-- -- -- |
2 2 3 |
23 23 23 |
12 12 12 |
M20 M20 M20 |
9.0 10.0 10.0 |
6.0 6.0 6.0 |
6.64 9.45 10.30 |
350 400 450 |
480 540 605 |
345 495 555 |
403 463 523 |
358.1 409.0 460.0 |
355.6 406.4 457.2 |
24 24 24 |
-- -- 40 |
-- -- 495 |
-- -- 500 |
-- -- 5 |
3 3 3 |
25 25 25 |
12 16 16 |
M22 M22 M22 |
12.0 12.0 12.0 |
7.0 7.0 7.0 |
14.0 16.90 24.8 |
500 550 600 |
655 720 770 |
605 665 715 |
573 630 680 |
511.0 562.0 613.0 |
508.0 558.8 609.6 |
24 26 26 |
40 42 44 |
546 597 648 |
552 603 654 |
5 5 5 |
3 3 3 |
25 27 27 |
20 20 20 |
M22 M24 M24 |
12.0 12.0 12.0 |
7.0 7.0 7.0 |
26.9 34.1 37.5 |
650 700 750 |
825 875 945 |
770 820 880 |
735 785 840 |
664.0 715.0 776.0 |
660.4 711.2 762.0 |
26 26 28 |
48 48 52 |
702 751 802 |
708 758 810 |
5 5 5 |
3 3 3 |
27 27 33 |
24 24 24 |
M24 M24 M30 |
12.0 12.0 12.0 |
7.0 7.0 7.0 |
42.8 45.4 57.4 |
800 850 900 |
995 1045 1095 |
930 980 1030 |
890 940 990 |
817.0 868.0 919.0 |
812.8 863.6 914.4 |
28 28 30 |
52 54 56 |
854 904 956 |
862 912 964 |
5 5 5 |
3 3 3 |
33 33 33 |
24 24 24 |
M30 M30 M30 |
13.0 13.0 13.0 |
8.0 8.0 8.0 |
60.8 63.5 75.3 |
1000 *(1100) *1200 |
1195 1305 1420 |
1130 1240 1350 |
1090 1200 1305 |
1021.0 1123.0 1225.0 |
1016.0 1117.6 1219.2 |
32 32 34 |
60 -- -- |
1058 -- -- |
1066-- -- -- |
5 -- -- |
3 3 3 |
33 33 33 |
28 28 2 |
M30 M30 M30 |
14.0 กก |
9.0 กก |
88.5 กก |
*1350 *1500 |
1575 1730 |
1505 1660 |
1460 1615 |
-- -- |
1371.6 1524.0 |
34 36 |
-- -- |
-- -- |
-- -- |
-- -- |
3 3 |
33 33 |
32 36 |
M30 M30 |
|
|
|
|
